Odenwald Technik - Der Partner für Profi - Pumpentechnik
Exzenterschneckenpumpen - Standardpumpen und Sonderlösungen
zur Förderung von schwierigen, viskosen und abrasiven Fördermedien für alle Branchen,
ob bei kommunalen Kläranlagen, Landwirtschaft oder im Biogasbereich.

Ölbadgelagerte Antriebswelle mit Gleitringdichtung (Geschlossener Lagerkopf). Abriebfester,
gehärteter Leichtlauf - Hohlrotor, Quellfester Stator und dauergeschmierte Kreuzgelenke.

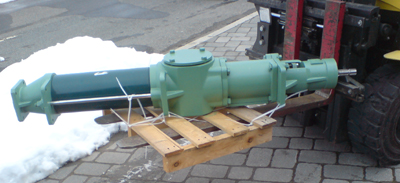

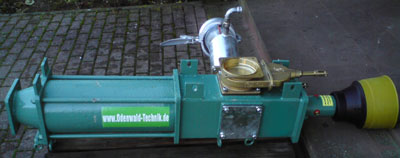

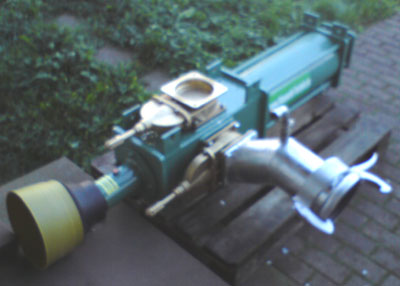

ODW - Exzenterschneckenpumpe von 3000 - 6000l/min Sauganschluß in Fahrtrichtung links. in Fahrtrichtung rechts - Blindflansch Hier kann ein 2 ter Sauganschluß montiert werden Vorbereitung zum Anbau der Exzenterschneckenpumpe unter den Pumptankwagen

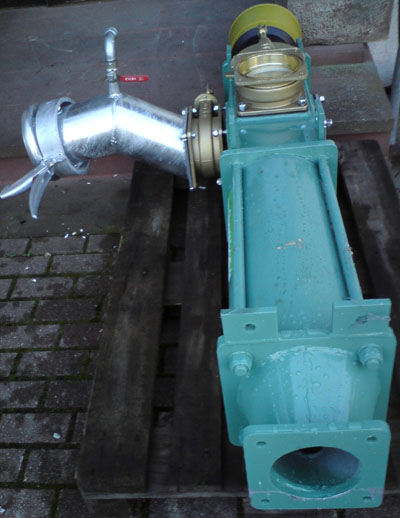

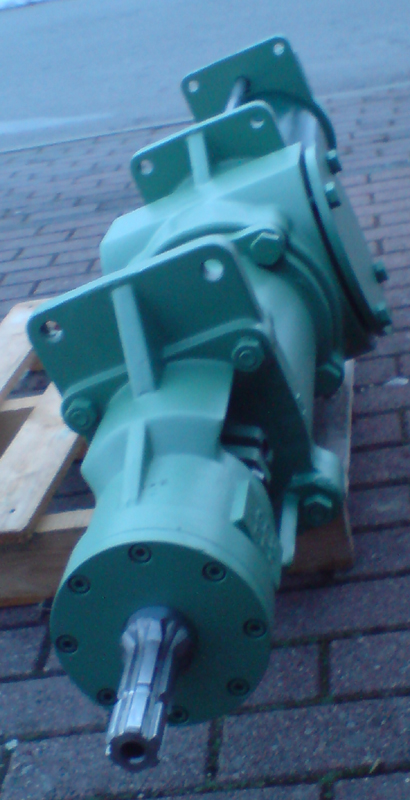

Exzenterschneckenpumpe - ODW von 1500 - 5000l/min von der Odenwald Technik Individuelle Lösungen mit den ODW - Exzenterschneckenpumpen Zum Anbau unter den Faßwagenbehälter oder als stationäre Pumpstation auf Dreipunktbock

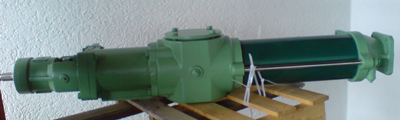

Bild: Exzenterschneckenpumpe ODW 4000 - 120.0
Ausführung AF – 4000 L – Leistung pro min., Druck 6 bar
Ausführung AF – 1000,1500,2000,3000,4000,5000,und 6000 L – Leistung pro min.,

Die Neue 6000er Exzenterschneckenpumpe vom Odenwälder Pumpen-Spezialist

Der Odenwälder Pumpen- Spezialist aus Buchen im Odenwald erweitert sein Exzenterschneckenprogramm.
Die Angebotspalette der Odenwälder-Exzenterschneckenpumpen umfasst bisher schon die Pumpen mit Leistungen von 1000, 1500, 2000, 3000, 4000, 5000 l/min. Bis zu 2000 l/min werden die Pumpen auch in 2-stufiger Ausführung angeboten.
Durch das Odenwälder Exzenterschneckenpumpen-Baukasten-System ist es uns nun möglich auch den Markt mit der Neuen 6000er zu beliefern. Eine effiziente Arbeitsweise wird durch die zuverlässige Gülleausbringung mit einer Leistung von 6.000 l/min garantiert. Die Ansprüche an die Gülletechnik, gerade bei Güllegemeinschaften und Lohnunternehmen, steigen. Immer größere Tankwagen und Ausbringbreiten sind als besondere Herausforderungen an die Pumpentechnik zu betrachten. Deshalb erweitern wir unser Programm der Exzenterschneckenpumpen um eine weitere leistungsstarke Schneckenpumpe. Das Odenwälder Exzenterschneckenpumpen-Baukasten-System macht's möglich. Unser Anspruch an eine Gute Pumpe: Hohe Qualität, hohe Laufruhe, auch im oberen Drehzahlbereich, lange Lebensdauer, kostengünstig bei der Anschaffung, aber auch kostengünstig wenn mal Ersatzteile gebraucht werden. Verfügbarkeit und ein ausgezeichnetes Preis-Leistungsverhältnis stehen bei der Odenwald Technik an erster Stelle. Die  Odenwälder Exzenterschneckenpumpen sind für den Einbau in alle gängigen Gülletankwagen geeignet. Egal welches Fasswagenfabrikat, ob Einbau / Umbau oder auf Dreipunktbock, die 6000er steht für höhere Leistung.

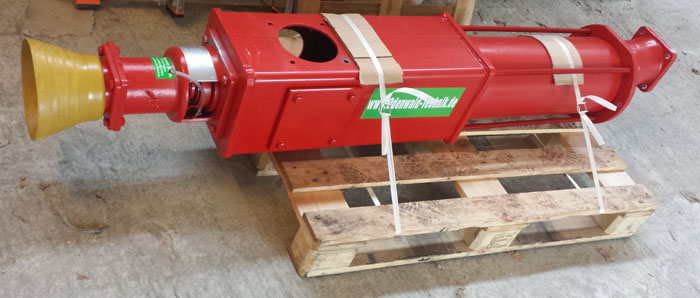

Exzenterschneckenpumpe 1-stufig und 2-stufig

ODW - Exzenterschneckenpumpen passend für alle Gülletankwagen ob Einbau / Umbau/auf Dreipunktbock oder Tauschpumpe für mehr Leistung. Immer die richtige Pumpe. 1000,1500,2000,3000, 4000, 5000, 6000 L- Leistung pro min. und die 8000 Twin mit 8000 L- Leistung pro min.

Exzenterschneckenpumpe ODW - 80.2 in Lagersockelausführung für die Biogastechnik
Förderdruck 10 bar, Drehzahl 90 - 210 U/min, mit 15 KW Stirnradgetriebemotor von NORD




Exzenterschneckenpumpe ODW - 80.2 auf Stahl - Grundplatte,
elastische Kupplung und Stirnradgetriebemotor von NORD
mit Kaltleiter- Fühler für Frequenzumrichterbetrieb, Motor SK 42 – 160 L/4 TF – 15 kW
bei 201 U/min., i=7.28, 400/690 V., 50 Hz, 3 ph, B5, IP 55, Iso-F, Ansaugung rechts

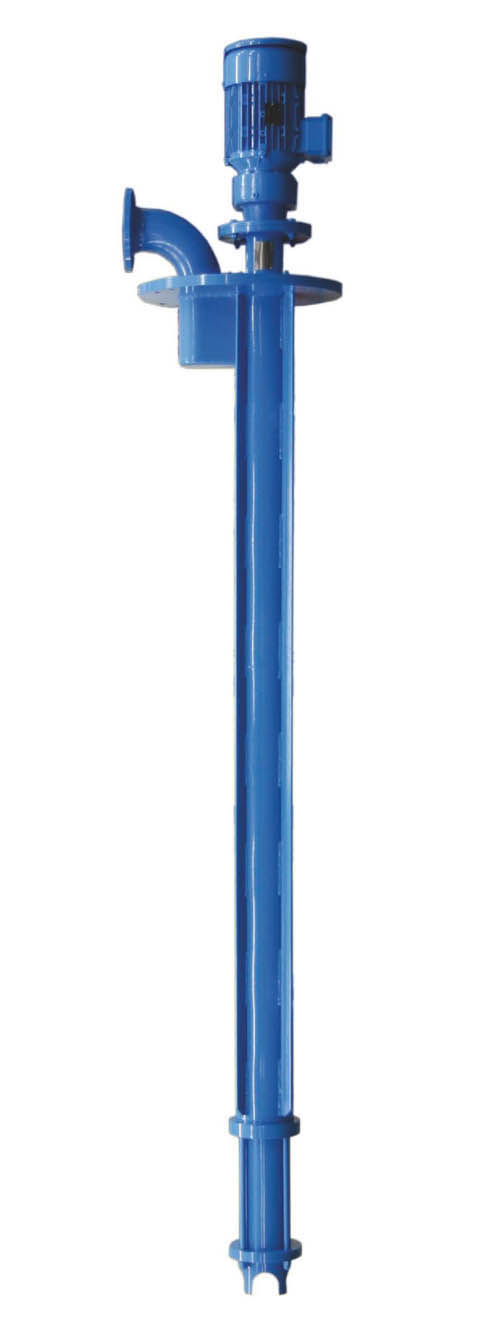

Exzenterschneckenpumpe - Vertikal
Eintauchtiefe: bis 3,0 mtr.
Fördermenge: 2,5 - 350 m3/h
Druck: bis 24 Bar

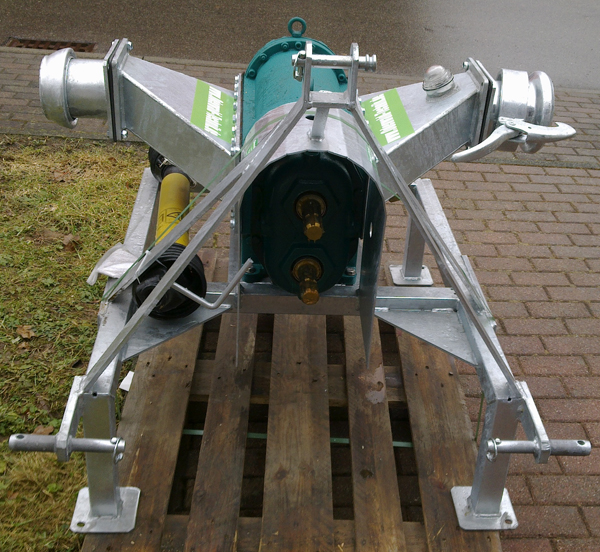

Drehkolbenpumpe als Pumpstation aufgebaut auf Dreipunktbock


Die transportable Saug- und Pumpstation
von der ODENWALD Technik

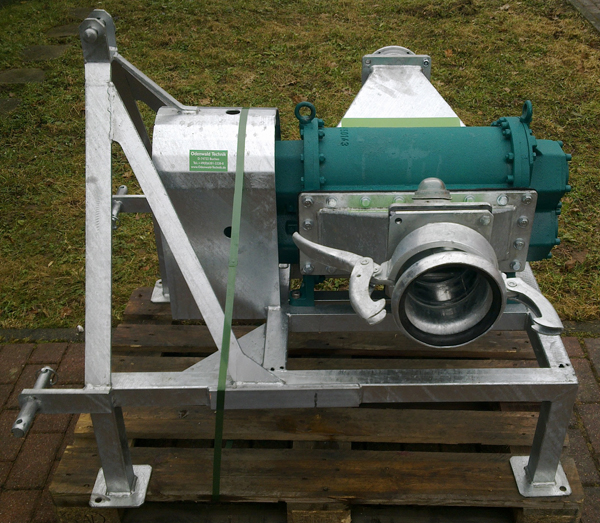

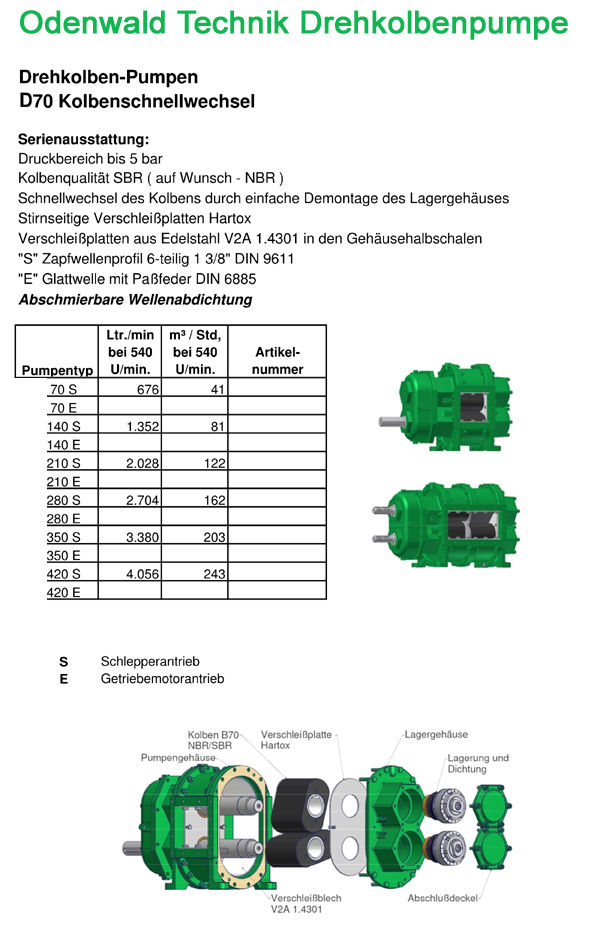

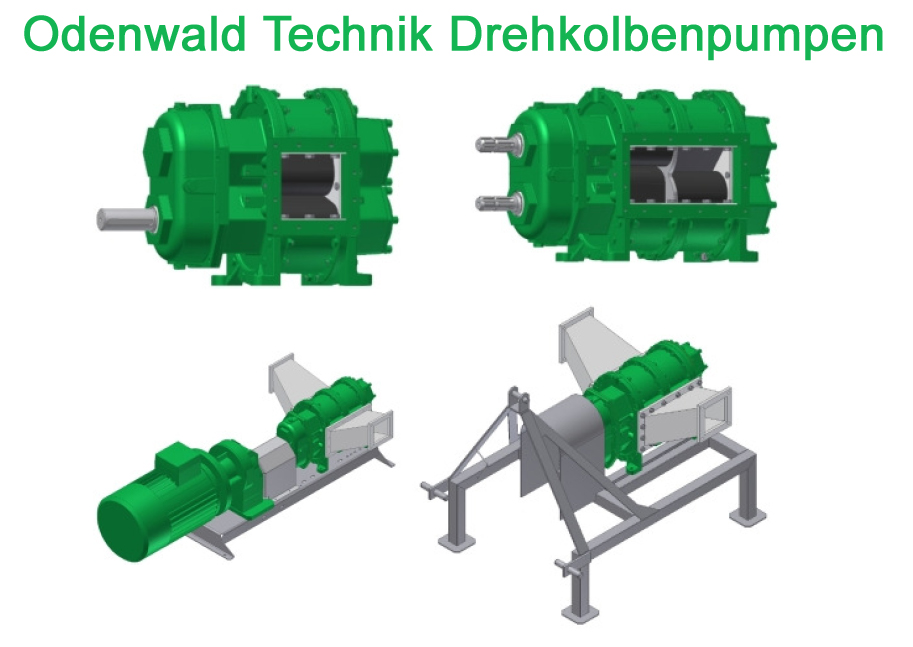

NEUHEIT ! Drehkolbenpumpe - Die NEUE Baureihe für den Kolbenschnellwechsel und dennoch 2-fach gelagert.

Serienmäßig mit stirnseitigen Verschleißplatten und Verschleißplatten aus Edelstahl V2A in den Gehäusehalbschalen.

Einsatzmöglichkeiten: Gülle, Klärschlamm, Ölschlamm, Lackschlamm, Schmutzwasser, Kalkschlamm, Fäkalien, Schlachtereiabfälle, Tierkörperverwertung, Maische, Abfallbeseitigung bei der Lebensmittel - herstellung usw. Drehkolbenpumpen mit dem optimalen Preis - Leistungsverhältnis

Drehkolbenpumpe mit Elektroantrieb für einen max. Betriebsdruck von 2 bar, von 290 - 3350 L/ min. Drehkolbenpumpe mit Elektroantrieb für einen max. Betriebsdruck von 4 bar, von 290 - 3064 L/ min. Drehkolbenpumpe/Schlepperantrieb für einen max. Betriebsdruck von 5 bar, von 670 bis 4056 L/ min

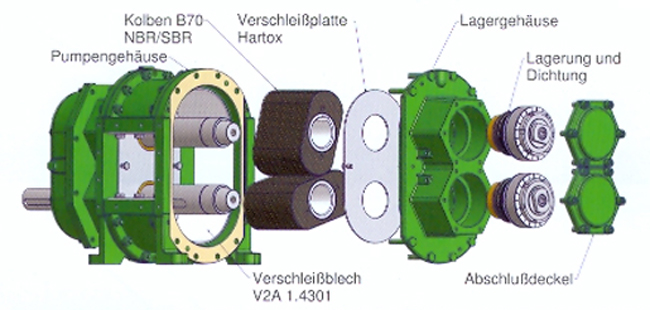

Drehkolbenpumpe mit beidseitig gelagerten Antriebswellen und Kompakte Bauform, Schnellwechsel der Drehkolben durch einfache Demontage des Lagergehäuses .

Einsatzzwecke der neuen Drehkolbenpumpe:

Pumptankwagen alle Fabrikate, Sauganhänger/ Schlammsaugwagen, Schlammsaugfahrzeuge, Tank- Sattelauflieger oder als Ersatzpumpe für ihren jetzigen Gülletankwagen. Als stationäre Pumpanlage mit E.- Motor oder aufgebaut auf Dreipunktbock findet diese Pumpe in der Landwirtschaft, sowie im Kommunalbereich bei Kläranlagen ihre Verwendung.

Die leistungsstarke Profi-Pumpe Fördermenge 6.000 Liter / Minute.,max. Druck: 6 bar Freier Kugeldurchgang: ø75 mm Antriebsdrehzahl bis max. 600 U/min mit schnell wechselbaren linearen Dichtleisten NR-SBR rückwärtigem Schnellschußdeckel und wartungsfreiem Ölbadgetriebe, zwei Antriebswellen mit je 1 3/4", 20-tlg. Gelenkwellenprofil auf Dreipunktbock, schwerer Gelenkwelle und Saug-/Druckanschlüssen M-Teil 200, um 360° stufenlos drehbar

6.000 Liter/min., Druck max. 6 bar

Aufbau einer Pumpstation mit der Vogelsang Drehkolbenpumpe Individuelle Lösungen nach den jeweiligen betrieblichen Erfordernissen. Wir finden mit ihnen zusammen die richtige Lösung für ihren Gülletransport, Güllelagerung oder Biogasanlage. Wir bauen kundenorientiert Drehkolbenpumpen, Exzenterschneckenpumpen und Dickstoffpumpen für die betrieblichen Abläufe auf.

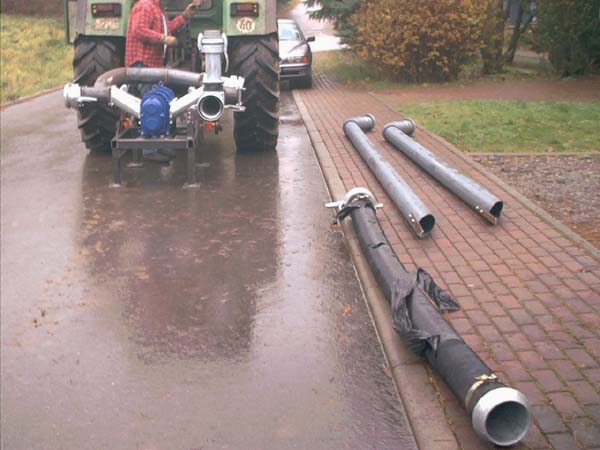

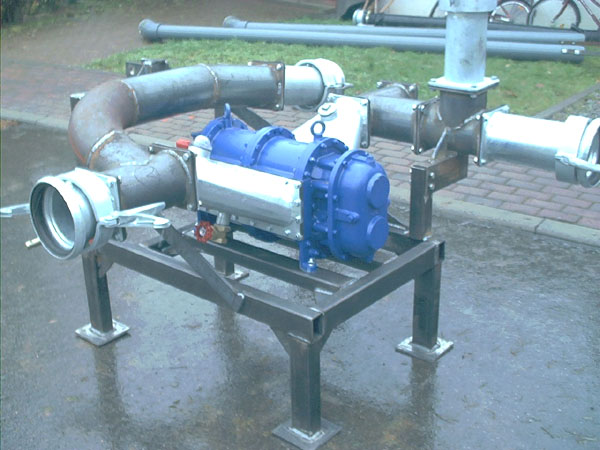

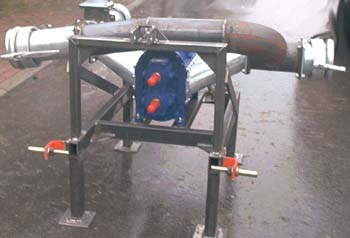

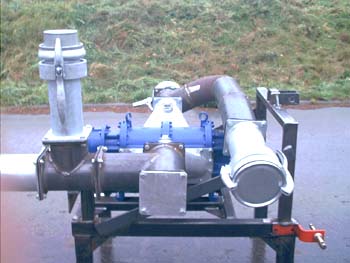

Transportable Pumpstation aufgebaut auf Dreipunktbock

Der Vogelsang Drehkolbenpumpenkörper war die Ausgangsbasis für die transportable Pumpstation. Erforderliche Saugmöglichkeit links und rechts, Druckstutzen seitlich rechts, Druckstutzen nach oben und Druckstutzen nach hinten. Anschlüsse Perrot 159 mm, verzinkt.

Herzstück der Saug- und Pumpstation ist der Vogelsang Drehkolbenpumpenkörper. Die transportable Saug- und Pumpstation ist im Einsatz zum Befüllen von einem Güllesilo. Der Befüllvorgang erfolgt über eine im Erdreich verlegte Druckleitung ca. 250 Meter bei einem Höhenunterschied von ca. 25 Meter. Gepumpt wird aus einer 4,50 Meter tiefen Vorgrube, Gülle aus der Bullenmast.

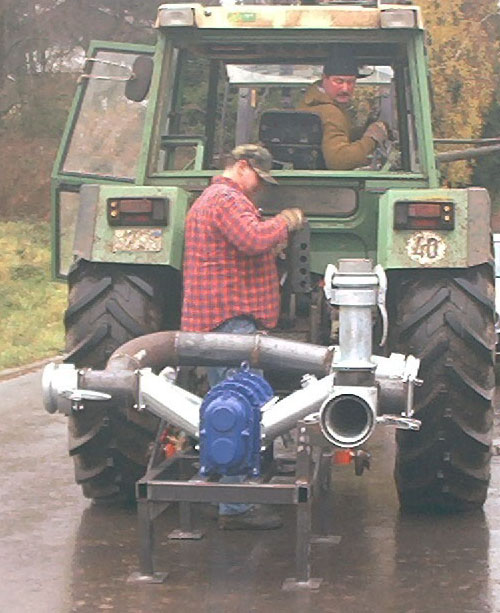

Der Monteur paßt die Vogelsang-Drehkolbenpumpe für den Testeinsatz an den Traktor an.




Die Vogelsang Drehkolbenpumpe hat eine Saugmöglichkeit rechts und links.

Die Pumpstation wird in zwei unterschiedlich tiefen Vorgruben eingesetzt. Auf den Druckstutzen wird ein Faßfüllrohr gekuppelt und so kann auch der Güllefasswagen befüllt werden .

Pumpstationen nach den betrieblichen Bedingungen mit Drehkolbenpumpe, Exzenterschneckenpumpe, Kreiselpumpe oder Dickstoffpumpe. Wir finden mit ihnen zusammen die richtige Lösung.

Auch bei der Wartung und Reparatur sind wir ihr Partner. Wir warten, überholen und reparieren auch ihre Pumpe, egal welches Fabrikat.

Die Pumpen aus dem Pumpenprogramm der Odenwald Technik
überzeugen seit mehr als 25 Jahren mit hoher Standfestigkeit und enormer Leistung
Das Hauptanwendungsgebiet ist die Landwirtschaft, Biogasanlagen und Klärtechnik.

Universelle Planung nach Ihren Bedürfnissen
mit kundenspezifischen Systemlösungen für höchste Rentabilität

Behälter, Dächer, Rührwerksysteme, Langwellenkreiselpumpen,
Tauchschneidpumpen (Dickstoff-Güllepumpen), Tauchmotorpumpen,
Drehkolbenpumpen, Exzenterschneckenpumpen, Bio-Gas Komponenten,

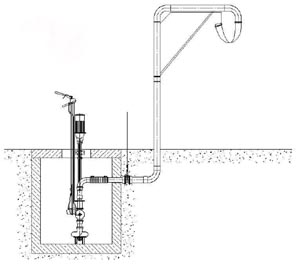

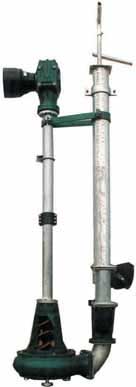

Dickstoffpumpe mit E-Motor Laufrad Stahl geschweißt aufgepanzert Abdichtung Gleitringdichtung bzw. Gleitlager mit Schmierleitung in Edelstahl Rührdüse horizontal und vertikal Förderleistung: 3.000 - 8.000 ltr./min. Elektro- und ZW-Pumpen stationär Die Pumpe kann auch mit 3- Rad-Fahrgestell ausgerüstet werden.	Dickstoffpumpe mit Zapfwellenantrieb Super - Schweres Winkelgetriebe mit ZW-Antrieb im Ölbad laufend Antriebsleistung: 60 - 120 PS Förderhöhe: bis 28 m Förderleistung bis 12.000 ltr./min. ab 3,50 m Grubentiefe ist eine zweite Rührdüse zu empfehlen Die Pumpe kann auch mit 2- Rad-Fahrgestell oder Frontlader- Hubrahmen ausgerüstet werden.

Zubehör für Silo- und Pumpanlagen

Füll-, Spül- und Fassfüllleitungen
Kupplungen, Verlängerungsschläuche, Verlängerungsrohre
Stand- und Verbindungsrohre, Rohrschellen
Dreiwegehahnen, Vierwegehahn mit Zubehör
Absperrschieber, Flansche, Verbindungsstücke
Anschluss- und Übergangsstücke
PVC-Teile (Rohre, Bögen), Kleber, Reiniger
Silo-Zubehör ( Entnahmeeinrichtung)




Unser Service
Installation und Inbetriebnahme
termingerechte Fertigstellung
fachliche und professionelle Einweisung und Betreuung
praxisgerechte und wirtschaftliche Nachrüstmöglichkeiten

Fragen sie uns, wir finden mit ihnen zusammen eine Lösung!

Typ

Allweiler

SSP 750 / 2 N

Armatec-Streicher

ES 80

N 80

ES 90

ES 90 / nachstellb.

ES 100

ES 110

BSA / Alfa-Laval

HD 130 / 100

HD 110 mit Gehäuse

Eisele

Fliegel

ISP 100

ISPE 250

FTS

Typ 60

Typ 60 / 2

Typ 100

Typ 100 / nachstb.

Typ 100 / 2

Typ 130

Typ 130 / nachstb.

Typ 150

Typ 180

FUCHS

Typ 110

HÖLZ

HSP 60 / 2

HSP 100

HSP 100/ 2

HSP 100 / 2 nachstb.

HSP 150

HSP 150 / nachstb.

HSP 200

JOSKIN

110

MARCHNER

80

90

100

110

120

130

140

MORO

M 80 - 120

M 110 - 300

Netzsch

NE 60 - 2

NE 80

NE 100

PLM

P 130

P 130 / nachstb.

P 160

Wangen

80 A

90 A

100 A

110 A

120 A / nachstb.
